废弃混凝土再生骨料:配制出C60混凝土!
2022-09-23 来源:环球破碎机网
2022第二届郑州国际砂石及尾矿与建筑固废处理技术展览会暨中国绿色智能矿山建设及建筑固废利用高峰论坛

   中建八局高强再生骨料混凝土取得新突破!

        2022年9月15日,中建八局工程研究院联合一公司,在京台高速改扩建项目,利用再生骨料配制出抗压强度68MPa的C60混凝土。工程研究院工程材料研究所高级经理连春明、一公司京台高速项目试验室主任刘建超等参加试配试验。

  局工程研究院联合一公司研发的高强再生骨料混凝土,主要包含两大技术成果:

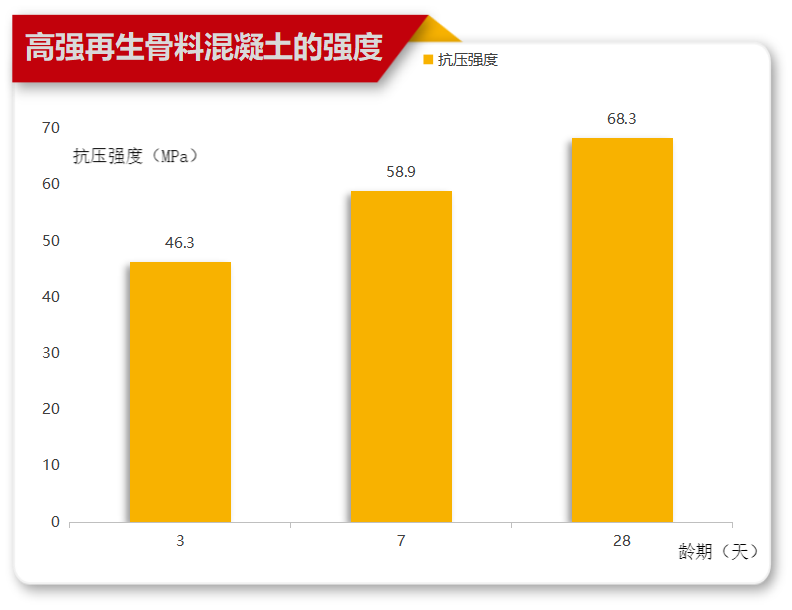

  (1)利用再生骨料配制出的高强混凝土28天抗压强度达68MPa(2)采用机械强化再生骨料,除吸水率外,其他指标均达到一级骨料标准试验室试验表明:配制的再生骨料混凝土,实测坍落度为220mm,扩展度530mm,满足泵送施工工艺要求。

再生骨料生产流程

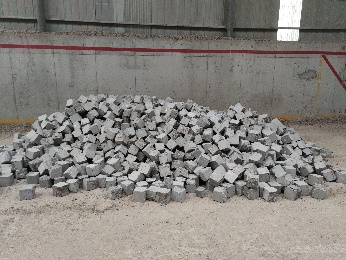

  使用废弃混凝土生产机制砂

  再生骨料生产采用工程研究院自主研发的“零排放机制砂生产技术”,用废弃混凝土试块为原材料,粗破后制砂,生产的再生砂粒形圆润,级配优良,充分保障了再生骨料混凝土的工作性和力学性能。

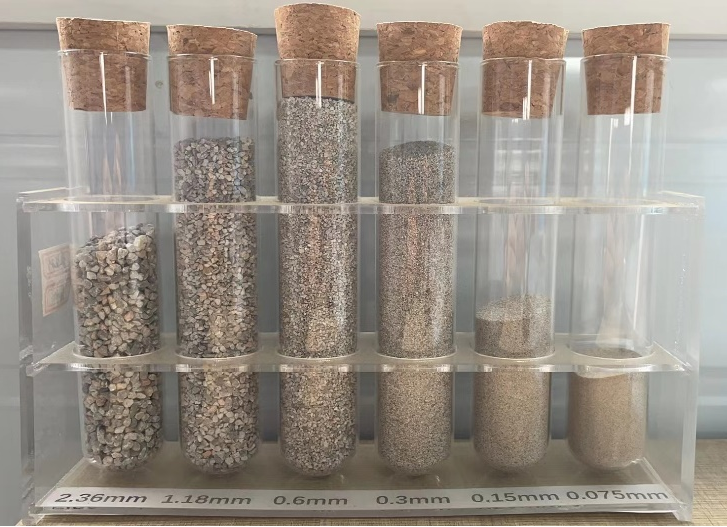

废弃混凝土生产的再生砂

  中建八局工程研究院后续将与一公司共同开展再生细骨料混凝土的耐久性试验,进一步推动再生骨料混凝土的推广应用。

责任编辑:王子祺

相关新闻

电脑版手机版
咨询热线:0371-56079958
环球破碎机网版权所有 www.Ycrusher.com
